製品詳細
詳細な製品説明
レーザータイプ: | ファイバーレーザー光源 | 切断領域: | 直径20-200mm |
---|---|---|---|
冷却モード: | 水冷 | 応用: | 適用素材 |
動作電圧: | 380V / 50Hz | フォーカス方法: | フォローおよび自動調整フォーカス |
伝送方法: | ギアとラック | レーザー出力: | 800W |
作業台の最大負荷: | 1000kgs | X / Y軸位置: | 0.05 / 1000mm |
CNCかどうか: | はい | クラス: | クラス4レーザー |
ファイバーメタルレーザー切断機の特徴
中国で最高の精度を誇る高出力レーザー切断機は、大きなサイズの金属製ドア設計を切断し、最大22mmの軟鋼、12mmのステンレス鋼、10mmのアルミニウム、5mmの真鍮、4mmの銅、4mmの亜鉛メッキ鋼板まで完全に切断できます。
機械の特徴

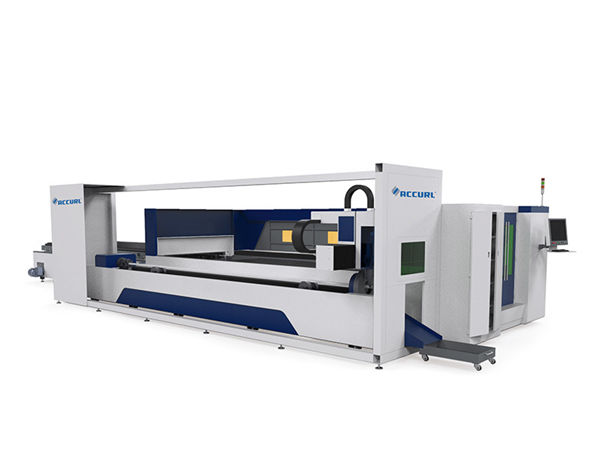

ゴールデンレーザーのデュアルワーキングテーブルを備えた新しいデザインのフルクローズドファイバーレーザー切断機であり、最新の高度な切断システム、オートフォーカスを採用しています。
輸入された高精度繊維レーザーの発電機は、高速化、高精度を保障します。
完全に保護されたエンクロージャー設計により、目に見えないレーザー放射と機械的動き、閉じた環境、安全性、環境に優しい安全性が確保されます。
パレット作業テーブルは給餌時間を節約します。
引き出し式のトレイは、スクラップや小さな部品の収集とクリーニングを簡単にします。
ガントリー二重駆動構造、高ダンピングベッド、優れた剛性、高速および加速。
機械の優れた安定性を確保するための、世界をリードするファイバーレーザー共振器と電子部品。
製品説明
レーザータイプ | ファイバーレーザー |
レーザーブランド | IPG / Maxphotonics |
レーザー出力 | 800W(1000W / 2000W / 4000Wオプション) |
作業領域 | 1500mmX3000mm 1300x2500mmオプション |
作業台 | 固定作業台 |
制御システム | PMACフルクローズドループサーボ制御 |
運転モード | ダブルギアラック駆動 |
アイドル/処理速度 | 72m /分/ 36m /分 |
位置決め精度 | 0.05mm |
保護システム | エンクロージャー保護 |
レーザーヘッド | Precitec /レーザーメカ |
電源 | AC220V±5%50 / 60Hz / AC380V±5%50 / 60Hz |
総電力 | 7KW〜11KW |
床面積 | 5.6mX3.2m(固定テーブル) |
レーザー切断機の利点
1)優れたビーム品質:焦点径が小さく、作業効率が高く、高品質
2)高い切断速度:切断速度は20m / min以上です
3)安定した運転:世界トップの輸入ファイバーレーザー、安定した性能を採用することで、主要部品は100,000時間に達することができます。
4)光電変換の高効率:CO2レーザー切断機と比較して、ファイバーレーザー切断機には3倍の光電変換効率があります。
5)低コストと低メンテナンス:エネルギーを節約し、環境を保護します。光電変換率は最大25〜30%です。低消費電力、従来のCO2レーザー切断機の約20%-30%のみです。ファイバーライン伝送はレンズを反射する必要がなく、メンテナンスコストを節約します。
6)簡単な操作:ファイバーライン伝送、光路調整なし;
7)超柔軟な光学効果:コンパクトな設計、柔軟な製造要件に簡単に。
切断パイプ詳細仕様
切断長 | 6000mm |
直径 | 20mm-200mm |
残りの最小材料 | 250mm |
X軸 | 230mm |
Y軸 | 6500mm |
Z軸 | 175mm |
位置精度 | 0.05mm |
再配置精度 | 0.03mm |
X軸の最大移動速度 | 40m /分 |
Y軸の最大移動速度 | 500mm /秒 |
加速度 | 1 G |
サイズ(L * W * H) | 12000 * 1800 * 2400mm |
重量 | 3800kg |
金属管レーザー切断機の利点
1.回転式装置の電気モーターは自由に速度を調節します、容易な仕事、低い騒々しい、高い回転速度、高精度。
2.交差する線を切断できます。管状構造に最適です。
3.インポートされたサーボシステムで完全に動作する高精度伝達装置、したがって、確実に切断精度と効率を確認できます。
4.優れたパス品質:レーザードットが小さく、作業効率が高く、高品質。
5.高い切断速度:切断速度は同じ力の二酸化炭素レーザーの打抜き機の2-3倍です。
6.安定した実行:トップワールドインポートファイバーレーザー、安定したパフォーマンスを採用、主要部品は100,000時間に達することができます。
7.光電変換の高効率:CO2レーザー切断機と比較して、ファイバーレーザー切断機には3倍の光電変換効率があります。
8.低コスト:エネルギーを節約し、環境を保護します。光電変換率は最大25〜30%です。低消費電力、従来のCO2レーザー切断機の約20%-30%のみです。
9.低い維持:繊維ライン伝達はレンズを反映する必要性、維持費を節約しません;
10.簡単な操作:ファイバーライン伝送、光路調整なし。
該当する材料
主に炭素鋼、ケイ素鋼、ステンレス鋼、アルミニウム合金、チタン合金、亜鉛メッキ鋼板、酸洗板、アルミニウム亜鉛板、銅、および多くの種類の金属材料の切断などに使用されます。
該当する産業
板金、ハードウェア、台所用品、電子、自動車部品、ガラス、広告、工芸、照明、装飾、宝石など
該当する素材:
特に炭素鋼、ステンレス鋼、亜鉛メッキ鋼、合金、チタン、アルミニウム、真鍮、銅、その他の金属板用。
