金属板産業用レーザー切断機500wエンクロージャ保護システム-Hcmvp.com

製品詳細

認証：CE / FDA
支払いと配送条件：
最小注文数量：1セット
価格：セットごとの米ドル
包装の詳細：鉄製バインドベルト付き木箱
受渡し時間：20-30仕事日
支払条件：T / T、L / C、ウェスタンユニオン
供給能力：2000単位/年

詳細な製品説明

レーザータイプ：	ファイバーレーザー光源	切断領域：	直径20-200mm
冷却モード：	水冷	応用：	適用素材
動作電圧：	380V / 50Hz	フォーカス方法：	フォローおよび自動調整フォーカス
伝送方法：	ギアとラック	レーザー出力：	500W
作業台の最大負荷：	1000kgs	X / Y軸位置：	0.05 / 1000mm
CNCかどうか：	はい	クラス：	クラス4レーザー

製品説明

レーザータイプ	ファイバーレーザー
レーザーブランド	IPG / Maxphotonics
レーザー出力	500W（1000W / 2000W / 4000Wオプション）
作業領域	1500mmX3000mm 1300x2500mmオプション
作業台	固定作業台
制御システム	PMACフルクローズドループサーボ制御
運転モード	ダブルギアラック駆動
アイドル/処理速度	72m /分/ 36m /分
位置決め精度	0.05mm
保護システム	エンクロージャー保護
レーザーヘッド	Precitec /レーザーメカ
電源	AC220V±5％50 / 60Hz / AC380V±5％50 / 60Hz
総電力	7KW〜11KW
床面積	5.6mX3.2m（固定テーブル）

切断パイプ詳細仕様

切断長	6000mm
直径	20mm-200mm
残りの最小材料	250mm
X軸	230mm
Y軸	6500mm
Z軸	175mm
位置精度	0.05mm
再配置精度	0.03mm
X軸の最大移動速度	40m /分
Y軸の最大移動速度	500mm /秒
加速度	1 G
サイズ（L * W * H）	12000 * 1800 * 2400mm
重量	3800kg

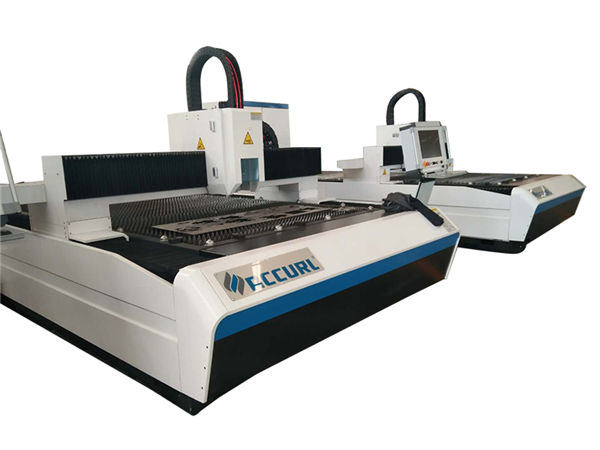

金属用ファイバーレーザー切断機全体は機械で構成されていますこのシステムは、工作機械、運動部品、電気機器制御部品、その他のアシスト部品で構成されています。制御システムを介して3軸のモーションパーツを操作するため、ファイバーレーザー切断ヘッドを駆動して、安定した正確な高速移動を実現できます。 XおよびY軸は、オリジナルのパッケージングで高品質と精度のHIWINリニアガイドレールをインポートして採用し、作業台は機械全体を溶接するために角パイプで採用し、ストレスリリーフアニーリングトリート、メサの最大耐荷重は500KGを得ることができました、それもユニバーサルボールベアリング、機械外部セットアップ周辺クランプ装置、完全密閉型防塵装置、光電センサー、およびその他の正確な位置決め部品を使用して、伝送の精度を確保します。

利点

1.回転式装置の電気モーターは自由に速度を調節します、容易な仕事、低い騒々しい、高い回転速度、高精度。
2.交差する線を切断できます。管状構造に最適です。
3.インポートされたサーボシステムで完全に動作する高精度伝達装置、したがって、確実に切断精度と効率を確認できます。
4.優れたパス品質：レーザードットが小さく、作業効率が高く、高品質。
5.高い切断速度：切断速度は同じ力の二酸化炭素レーザーの打抜き機の2-3倍です。
6.安定した実行：トップワールドインポートファイバーレーザー、安定したパフォーマンスを採用、主要部品は100,000時間に達することができます。
7.光電変換の高効率：CO2レーザー切断機と比較して、ファイバーレーザー切断機には3倍の光電変換効率があります。
8.低コスト：エネルギーを節約し、環境を保護します。光電変換率は最大25〜30％です。低消費電力、従来のCO2レーザー切断機の約20％-30％のみです。
9.低い維持：繊維ライン伝達はレンズを反映する必要性、維持費を節約しません;
10.簡単な操作：ファイバーライン伝送、光路調整なし。
