製品詳細
認証：CE
支払いと配送条件：
最小注文数量：1セット
価格は交渉可能
包装の詳細：1 * 40GPコンテナー
配達時間：30日
支払条件：L / C、D / A、T / T、D / P、ウェスタンユニオン
詳細な製品説明
| 応用： | すべての金属材料 | 切断厚さ： | Upto 1mm SS |
|---|---|---|---|
| レーザータイプ： | 輸入された元の繊維レーザー | 最大切断厚： | 20mm / CS; 10mm / SS |
| 最小線幅： | 0.1mm | 制御ソフトウェア： | シプカット |
| サポートされるグラフィック形式： | AI、BMP、DST、DWG、DXF、DXP、LAS、PLT | Brand Name: | |
| 繰り返し精度： | +/- 0.03mm | 動作温度： | 0°C-45°C |
| 冷却モード： | 水冷 | レーザー光源： | IPG / Nlight / Raycus / Max |
| 電圧： | AC380V±10％50HZ（60HZ） | 切断領域： | 3000x1500mm |
応用
Applied for Standard Stainless steel strip with thickness 0.2 to 14mm

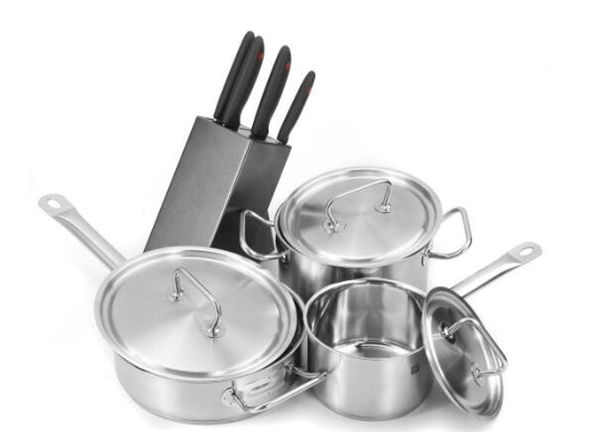

Product
Cut round circle 100-800mm
Project Configration
| code | 項目 |
| 1 | Scrap disposal system |
| 2 | Mechanical arm |
| 3 | Laser cutting machine |
| 4 | The central electric control cabinet |
| 5 | Cooling system |
| 6 | Feeding machine |
Laser Machine Spec
| レーザー光源媒体 | ファイバ |
| 切断範囲（L * W） | 10000 mm × 15000 mm |
| Z軸ストローク | 250ミリメートル |
| 最大位置決め速度 | 120 m /分 |
| X、Y車軸加速する | 1.0G |
| 冷却形態 | 水冷 |
| レーザー波長 | 1070nm |
| レーザー光源の出力
| 500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W （オプション） |
| 最小切断ギャップ | ≤0.1 mm |
| X、Y、Z軸の位置決め精度 | ±0.03 mm |
| X、Y、Z軸の繰り返し位置決め精度 | ±0.01 mm |
| 切削材料の厚さ（材料による） | 0.2-25 mm |
| ドライバーモデル | 輸入されたサーボモーター |
| 電力要件 | 380V、50/60 Hz |
| 作業温度 | 0〜45℃ |
| 連続稼働時間 | 24時間 |
| 機械重量 | 約12000キログラム |
| 電源の総保護レベル | IP54 |
Laser cutting machine parameter
The lathe bed is made of the overall welding structure, after annealing after stress relief were rough machining and the secondary vibration aging treatment of metal finishing, better solve the stress due to welding, thus greatly improve the stability of machine tool.X, Y, Z axis adopts the Japanese servo motor, equipped with high precision grinding gear reducer and rigidity rack, high precision linear guide, such as efficient transmission mechanism, effectively guarantee the accuracy of transmission;Machine is equipped with automatic lubricating device, cutting area has dust exhausting device, waste car at the bottom of the cutting area, Mechanical cutting motion, maintain arc poor filling operation, don't need to return to the origin after one time cutting travel, Thus saving a lot of time, cutting speed improved greatly. By calculation, can improve the efficiency of more than 15% of the cutting with this improvement.
Moving cutting bed’s movement control by chain driven by servo motor, the bed surface is made up of copper and aluminum cylinder cap, copper cap can reduce the scratch plate effectively, reduce the cost of replacement.
Collecting, uncoiling, Straighten, feeding device parameters
| Code | Performance | パラメータ | リマーク |
| 1 | maximum loading weight of the coil
| 10T(Max) | |
| 2 | Width of coil | 200mm～1300mm | |
| 3 | Thickness of coil | 0.3mm～1.5mm | |
| 4 | material roll inner diameter
| Ø460-530mm | |
| 5 | material roll outer diameter | Ø1300mm(Max) | |
| 6 | production line speed | 20m /分 | |
| 7 | loading mode | loading car | |
| 8 | Tensioning method
| hydraulic distension
| |
| 9 | braking method
| Pneumatic disc brake
| |
| 10 | Feeding control
| electric induction
| |
| 11 | uncoil | frequency control
| |
| 12 | Carrier; Material with a coffret
| automatic | |
| 13 | pressing device
| Automatic | |
| 14 | Flat roller | up 11 down 12 | |
| 15 | pinch roll | 1set | |
| 16 | feeder | pinch roller | |
| 17 | Feeder driver | servo motor |

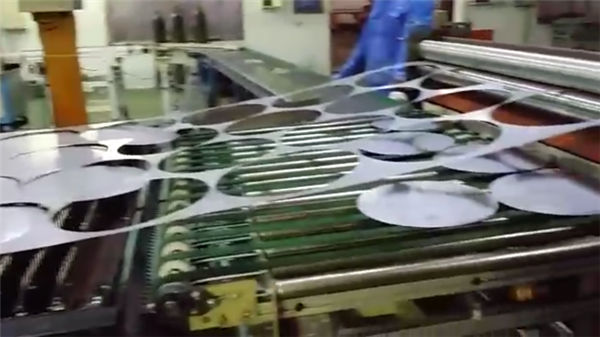

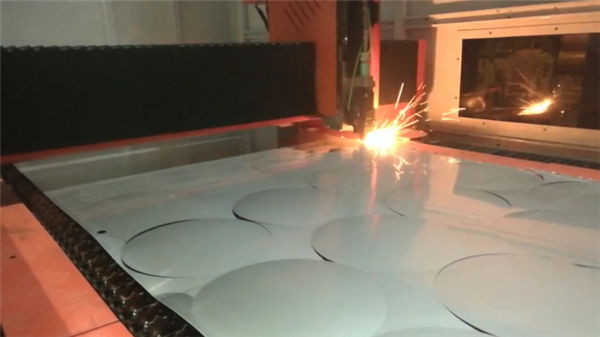

Cutting Samples: (attached photos are for reference , please contact with us for detail video)
先行販売サービス
1.無料サンプル切断、
無料のサンプル切断/テストについては、CADファイルを送信してください。ここで切断を行い、切断を示すビデオを作成するか、切断品質を確認するためにサンプルを送信します。
2.カスタマイズされた機械設計
お客様の用途に応じて、お客様の利便性と高い生産効率のために、機械を適宜修正する場合があります。
販売後のサービス
A.機械には、インストール、操作、メンテナンス、トラブルシューティングのための英語のトレーニングビデオとユーザーマニュアルが提供され、電子メール、ファックス、電話、スカイプなどによる技術ガイドが提供されます。
B.インストールとトレーニングのためにお客様のサイトに技術者を提供します。お客様はビザ、チケット、現地生活費を負担します。
C.顧客はトレーニングのために当社の工場に来ることができます。設置、操作、機械のトラブルシューティング、およびメンテナンスのトレーニングを提供します。
ワークショップでのトレーニング中、7日間の無料トレーニングと生活費を提供します。
保証
a）.1マシン全体の年（人為的損害が交渉されます）。
b）.Laserソース2年保証
c）。生涯メンテナンスとスペアパーツの供給
d）。運用スタッフ向けの無料トレーニング。 （エンジニアが海外に行くことができるかどうかは交渉されます。）
よくある質問
Q1：どうすれば最高のマシンを入手できますか？
私たちの機械があなたのニーズを満たしているかどうかを判断できるように、作業材料、詳細な作業を写真またはvedioで教えてください。その後、経験に応じて最適なモデルを提供できます。
Q2：この種のマシンを使用するのは初めてですが、操作は簡単ですか？
ヴェディオのマニュアルとガイドを英語でお送りします。機械の操作方法をお教えします。それでも使用方法がわからない場合は、「Teamviewer」オンラインヘルプソフトウェアでサポートできます。または、電話、メール、その他の連絡方法で話すこともできます。
Q3：マシンに問題がある場合、どうすればよいですか？
機械に「通常の使用」で問題が発生した場合、保証期間内に無料の部品を送付できます。
Q4：機械の出荷を手配しますか？
はい、大切なお客様、FOBまたはCIFの価格で、私たちはあなたのための出荷を手配します。 EXW価格の場合、クライアントは自分または代理店で出荷を手配する必要があります。
