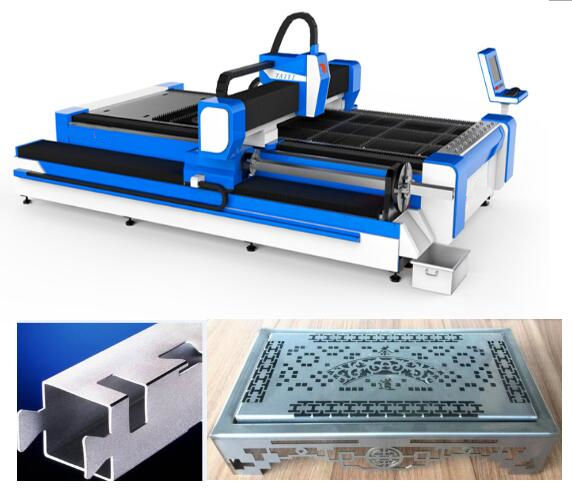

ssパイプ3dレーザー切断機/ 3軸繊維板金カッター

ssパイプ3dレーザー切断機/ 3軸繊維板金カッター

製品詳細


認証:CE
支払いと配送条件:
最小注文数量:1セット
価格は交渉可能
包装の詳細:1 * 20GPコンテナー
配達時間:30日
支払条件:L / C、D / A、T / T、D / P、ウェスタンユニオン、L / C
供給能力:1ヶ月あたりの50sets

詳細な製品説明


応用::すべての金属材料切断厚さ:SS最大10mm、MS最大22cm
レーザータイプ::ファイバCNCかどうか::はい
冷却モード::水冷制御ソフトウェア::シプカット
サポートされるグラフィック形式::AI、BMP、DST、DWG、DXF、DXP、LAS、PLT原産地::中国
モデル番号::TY-3015DG提供されるアフターサービス::海外で機械を修理できるエンジニア
繰り返し精度::+ -0.03mm動作温度::0°C-45°C
働く湿気::5%-95%パイプ切断範囲:20-130mmx3000mm
電圧::AC380V±10%50HZ(60HZ)切断領域:3000 * 1500mm標準、より大きくカスタマイズ可能

機体


1. 8mmの鉄骨構造、600℃の熱処理、正確な溶接が付いているTaiyiの機械ボディは変形なしで20年間の使用法を確かめます。

2.マグネシウム合金の鋳造、変形のない強い安定性、速い動きのガントリー。

3.機体の両側の高効率ゾーニング喫煙システム、強力なセグメント化されたダストおよび喫煙の収集、それは労働者への害を軽減します。

4.輸入された精密フランジの減力剤およびサーボモーター、速い連続した速度。

5.マシンのベッドにある70枚のブレードと6個のスライドバー、マシンの警告を減らすためのクローズブレード、シリンダーと連動してシートを簡単にアップロードおよびダウンロードするスライドバー。

6.柔軟なローディングボックスは、機械の作業状態に便利な前面と両側を開けることができます。

ファイバーレーザー切断機の利点


1.従来のレーザーと比較して、ファイバーレーザーはより環境保護されています。
2.はるかに低い消費電力:ファイバーレーザーの光電変換効率は、従来のレーザーの15倍です。
3.より高いレーザースポット品質:シングルモジュールレーザー光源
4.低消費電力:電気消費量は1時間あたり7KW未満です。



1時間あたりのコスト分析
いや項目切断SS(1mm)カッティングスチール(5mm)リマーク
1電気の1.4USD /時間1.4USD /時間1.切断に空気を使用する場合、コスト=空気圧縮機の電荷+機械の電気+消費部品
2.東guanの現地費用に基づいてカウントしたコストは、国によって多少の不一致があります。
3.異なる厚さを切断するために、異なるガスが消費されます
2ガス(N2 / O2)2USD /時間1.4USD /時間
3保護レンズ、ノズル0.06USD /時間0.07USD /時間
総費用3.46USD /時間2.87USD /時間

仕様


モデルTY-3015DG
レーザー光源媒体ファイバ
切断範囲(L * W)3000 mm×1500 mm
Z軸ストローク250ミリメートル
最大位置決め速度120 m /分
X、Y車軸加速する1.0G
冷却形態水冷
レーザー波長1070nm


レーザー光源の出力



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(オプション)

最小切断ギャップ≤0.1 mm
X、Y、Z軸の位置決め精度±0.03 mm
X、Y、Z軸の繰り返し位置決め精度±0.01 mm
切削材料の厚さ(材料による)0.2-25 mm
ドライバーモデル輸入されたサーボモーター
電力要件380V、50/60 Hz
作業温度0〜45℃
連続稼働時間24時間
機械重量約12000キログラム
電源の総保護レベルIP54

詳細画像






名:本体と付属品

a.600℃の熱処理、オーブンでの24時間の冷却、正確なCO2保護溶接、変形なしで20年間の使用を確認します。
b。同期X / Y / Z軸:Z軸は150mm回転でき、多くの種類の金属板の切断に適しています。
c。高品質は、その耐久性と簡単なメンテナンスを保証します。

名:ACサーボモーターとドライバー

インポートされたサーボモーター(2つのサーボモーターによって駆動されるY軸)と洗練された遊星減速機により、安定した正確で信頼性の高い駆動が保証されます。





名:精密リニアガイド

高度な切断システム、レーザー出力、サーボの動きは互いに完璧に適合し、インポートされた高精度ギアとラック駆動システム、交換可能なダブルワークテーブルは、より高い処理速度と精度を保証します。

名:カッティングヘッド



非接触式カッティングヘッドには、自動高さ追跡と衝突防止の機能があり、同じ出力での切断速度、滑らかさ、および切断精度が大幅に向上します。つまり、切断効率を上げることができます。





名:レーザー光源

高速、高精度の切断ライン、滑らかな刃先

サンプルの切断


トレーニング


契約に署名した後、あなたの会社は、技術者が私たちの工場に来て、機器と操作の基本的な知識、1〜3日程度の十分なトレーニング時間を学ぶよう手配できます。トレーニング内容は次のとおりです。
a)一般的な描画ソフトウェアのトレーニング。
b)トレーニング手順のオンとオフを切り替えます。
c)コントロールパネルとソフトウェアパラメーターの重要性、パラメーター範囲の設定。
d)機械の基本的なクリーニングとメンテナンス。
e)一般的なハードウェアのトラブルシューティング。
f)操作上の注意、

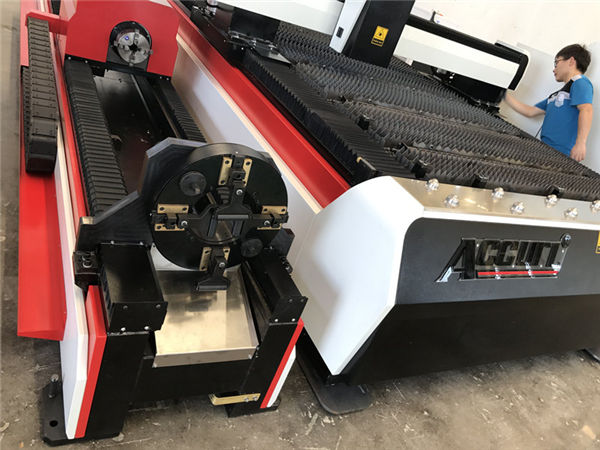

SSパイプおよびシートレーザー切断機の保証


a).1マシン全体の年(人為的損害が交渉されます)。
b).Laserソース2年保証
c)。生涯メンテナンスとスペアパーツの供給
d)。運用スタッフ向けの無料トレーニング。 (エンジニアが海外に行くことができるかどうかは交渉されます。)
