交換テーブルが付いているCNC繊維レーザーの打抜き機のステンレス鋼シートのカッター

交換テーブルが付いているCNC繊維レーザーの打抜き機のステンレス鋼シートのカッター

製品詳細


認証:CE
支払いと配送条件:
最小注文数量:1セット
価格は交渉可能
包装の詳細:1 * 40GPコンテナー
配達時間:30日
支払条件:L / C、D / A、T / T、D / P、ウェスタンユニオン

詳細な製品説明


応用::すべての金属材料切断厚さ:SS最大10mm、MS最大22cm
レーザータイプ::ファイバCNCかどうか::はい
冷却モード::水冷制御ソフトウェア::シプカット
サポートされるグラフィック形式::AI、BMP、DST、DWG、DXF、DXP、LAS、PLT原産地::中国
モデル番号::TY-6020JB提供されるアフターサービス::海外で機械を修理できるエンジニア
繰り返し精度::+ -0.03mm動作温度::0°C-45°C
働く湿気::5%-95%レーザー光源:中国語または輸入
電圧::AC380V±10%50HZ(60HZ)切断領域:6000x2000mm



製品説明


完全な保護カバーを備えたJBシリーズのファイバーレーザー切断機
ステンレス鋼、炭素鋼、亜鉛メッキ板などに特に適しています。
板金製品、鉄骨構造、精密機械、自動車部品、眼鏡、宝石、
ネームプレート、広告、手工芸品、電子機器、玩具、包装、その他の産業

ファイバーレーザー切断機の主な特長


機械本体:
1. 8mmの鉄骨構造、600℃の熱処理、正確な溶接が付いているTaiyiの機械ボディは変形なしで20年間の使用法を確かめます。
2.マグネシウム合金の鋳造、変形のない強い安定性、速い動きのガントリー。
3.機体の両側の高効率ゾーニング喫煙システム、強力なセグメント化されたダストおよび喫煙の収集、それは労働者への害を軽減します。
4.輸入された精密フランジの減力剤およびサーボモーター、速い連続した速度。
5.マシンのベッドにある70枚のブレードと6個のスライドバー、マシンの警告を減らすためのクローズブレード、シリンダーと連動してシートを簡単にアップロードおよびダウンロードするスライドバー。
6.柔軟なローディングボックスは、機械の作業状態に便利な前面と両側を開けることができます。

仕様


レーザー光源媒体ファイバ
切断範囲(L * W)6000 mm×2000 mm
Z軸ストローク250ミリメートル
最大位置決め速度120 m /分
X、Y車軸加速する1.0G
冷却形態水冷
レーザー波長1070nm


レーザー光源の出力



1000W / 1500W / 2000W

2500W / 3000W / 4000W

(オプション)

最小切断ギャップ≤0.1 mm
X、Y、Z軸の位置決め精度±0.03 mm
X、Y、Z軸の繰り返し位置決め精度±0.01 mm
切削材料の厚さ(材料による)0.2-25 mm
ドライバーモデル輸入されたサーボモーター
電力要件380V、50/60 Hz
作業温度0〜45℃
連続稼働時間24時間
機械重量約12000キログラム
電源の総保護レベルIP54

切断厚の参照表


レーザー出力最大切断厚
炭素鋼(mm)ステンレス鋼(mm)アルミニウム(mm)真鍮

(mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
参照専用の上記のパラメーター

応用材料


ステンレス鋼、炭素鋼、合金鋼、ケイ素の鋼鉄、ばねの鋼鉄、電流を通された版、漬物の版、黄銅の版、銅の版、アルミニウム版、等
ファイバーレーザー切断機の利点
1.従来のレーザーと比較して、ファイバーレーザーはより環境保護されています。
2.はるかに低い消費電力:ファイバーレーザーの光電変換効率は、従来のレーザーの15倍です。
3.より高いレーザースポット品質:シングルモジュールレーザー光源
4.低消費:スペアパーツは保護レンズとノズルのみです。異なるレーザー出力での6KWから16KWまでの電力消費。
5.高度な自動化:デジタル制御を採用し、AUTO CADからカッティングソフトウェアにファイルを直接インポートできます。任意のアーティファクトをカットでき、さらにインテリジェントな組版機能があるため、原材料コストを最大限に節約できます。
6.高い切断効率:レーザーの透過特性により、レーザー切断機は数値制御を実現するために、CNCワークベンチの多くのセットを装備しています。 CNCプログラムを変更するだけで、異なる形状をカットしたり、2次元の切断や3次元の切断を行うことができます。

詳細画像


名:本体とアクセサリーa.600℃の熱処理、オーブンで24時間冷却、正確なCO2保護溶接、変形なしで20年間の使用を確認します。
b。同期X / Y / Z軸:Z軸は150mm回転でき、多くの種類の金属板の切断に適しています。
c。高品質は、その耐久性と簡単なメンテナンスを保証します。
名:ACサーボモーターとドライバー輸入されたサーボモーター(2つのサーボモーターによって駆動されるY軸)と洗練された遊星減速機は、安定した、正確で信頼性の高い駆動を保証します。
名:精密リニアガイド高度な切削システム、レーザー出力、サーボ動作は互いに完璧に適合し、インポートされた高精度ギアとラック駆動システム、交換可能なダブルワークテーブルにより、加工速度と精度が向上します。
名:カッティングヘッド非接触式カッティングヘッドには、自動高さ追跡機能と衝突防止機能があり、同じ出力での切断速度、滑らかさ、切断精度が大幅に向上します。つまり、切断効率を上げることができます。
名:レーザー光源高速、高精度切断ライン、滑らかな切れ刃

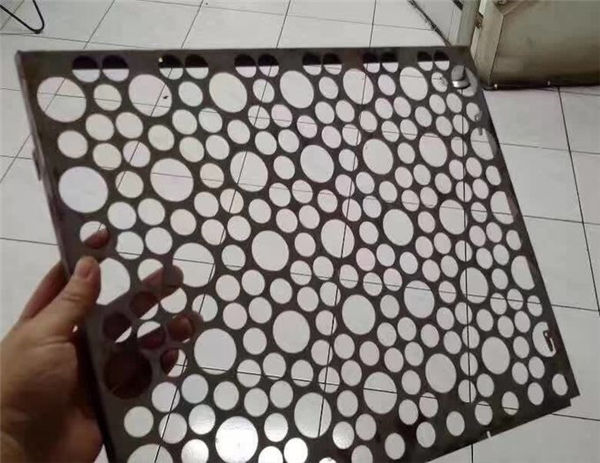

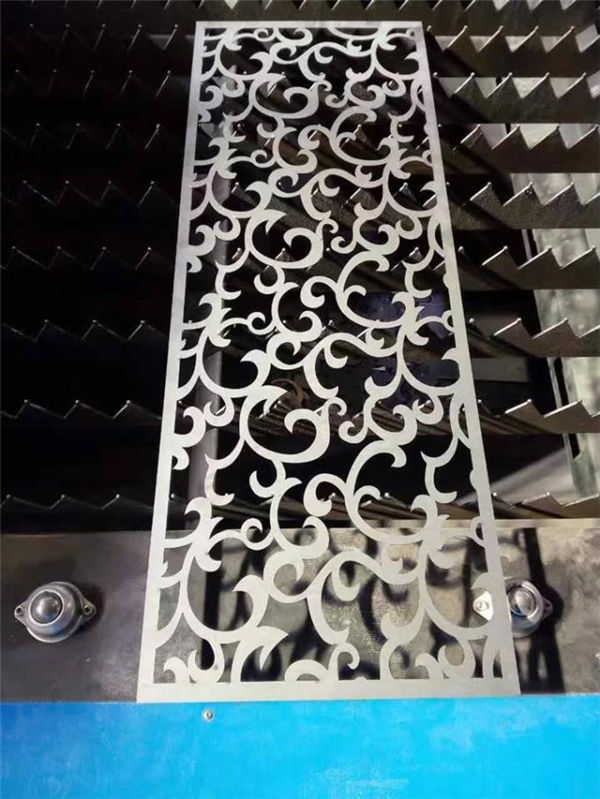

サンプルの切断


トレーニング


トレーニングから機械の設置までのアフターサービス(3つの方法):
1.英語でのトレーニングビデオとユーザーズマニュアルは、インストール、操作、メンテナンス、トラブルシューティングのために提供され、会ったときに電子メール、ファックス、電話/ whatsapp / skype //などで提供されるテクニカルガイドインストール、使用または調整のいくつかの問題。
2.あなたの会社は、技術者が私たちの工場に来て、機器と操作の基本的な知識、3-5日程度の十分なトレーニング時間を学ぶように手配することができます。
a)一般的な描画ソフトウェアのトレーニング。
b)トレーニング手順のオンとオフを切り替えます。
c)コントロールパネルとソフトウェアパラメーターの重要性、パラメーター範囲の設定
d)機械の基本的なクリーニングとメンテナンス。
e)一般的なハードウェアのトラブルシューティング。
f)操作上の注意。
3.各戸ごとの指導トレーニングサービス。ビザ、旅費、宿泊費はお客様負担となります。トレーニング期間中に両方のエンジニアに翻訳者を手配することをお勧めします。トレーニング時間:3〜5日。

保証


a).1マシン全体の年(人為的損害が交渉されます)。
b).Laserソース2年保証
c)。生涯メンテナンスとスペアパーツの供給
d)。運用スタッフ向けの無料トレーニング。 (エンジニアが海外に行くことができるかどうかは交渉されます。)
