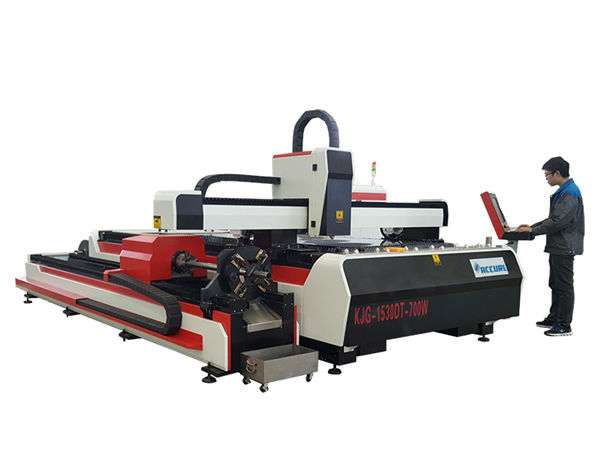

繊維レーザーの金属の打抜き機500w 800w 1kw 800mm / sの操作速度

製品詳細

認証：CE、FDA、IOS9001
支払いと配送条件：
最小注文数量：1セット
価格：USD
梱包の詳細：標準木材梱包
配達時間：30-45日
支払条件：T / T、ウェスタンユニオン、MoneyGram、L / C、D / P
供給能力：1ヶ月あたりの100セット

詳細な製品説明

モデル：	RL-P5050-500	レーザー出力：	500W
レーザー光源：	Max / Raycus / Ipg	最大処理サイズ：	500 * 500mm // 600 * 600mm
最大動作速度：	800mm / s	制御システム：	シプカット
材料の切断厚さ：	0.2〜30ミリメートル	電力供給：	AC380V 50Hz / 5KW
位置決め精度：	±0.05mm / 500mm	HSコード：	8456110090
輸送パッケージ：	木製カートン	重量：	1100KG
繰り返し位置精度：	±0.05mm / 500mm	レーザータイプ：	ファイバーレーザー

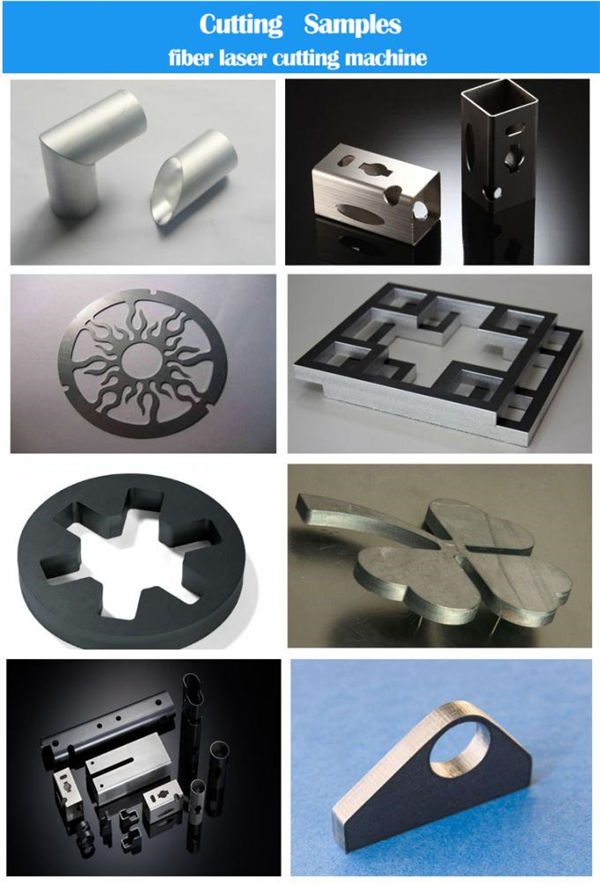

アプリケーション資料

ファイバーレーザー切断装置は、ステンレス鋼板、軟鋼板、炭素鋼板、合金鋼板、ばね鋼板、鉄板、亜鉛メッキ鉄、亜鉛メッキ板、アルミニウム板、銅板、真鍮板、青銅板による金属切断に適しています、金板、銀板、チタン板、金属板、金属板、チューブ、パイプなど

レーザー発生器の機械パラメーター

項目	パラメーター
レーザータイプ	ファイバーレーザー
力	500W / 1000W / 1500W / 2000W / 3000W / 4000W / 6000W
波長	1070-1080nm
電気光学変換効率	25-30%
XYZルート	3025mm / 1525mm / 100mm
材料の切断厚	0.2-8mm
カットシーム幅	0.1-0.2mm
繰り返し位置精度	±0.05mm / 500mm
位置決め精度	±0.05mm / 500mm
最大移動速度	60000mm /分
最大加速速度	25m /分
最大積載重量	500kg
機械重量	2300kg
必要な電力	220V 50Hz / 60Hz
機械サイズ（L * W * H）	4500mm * 2450mm * 1700mm

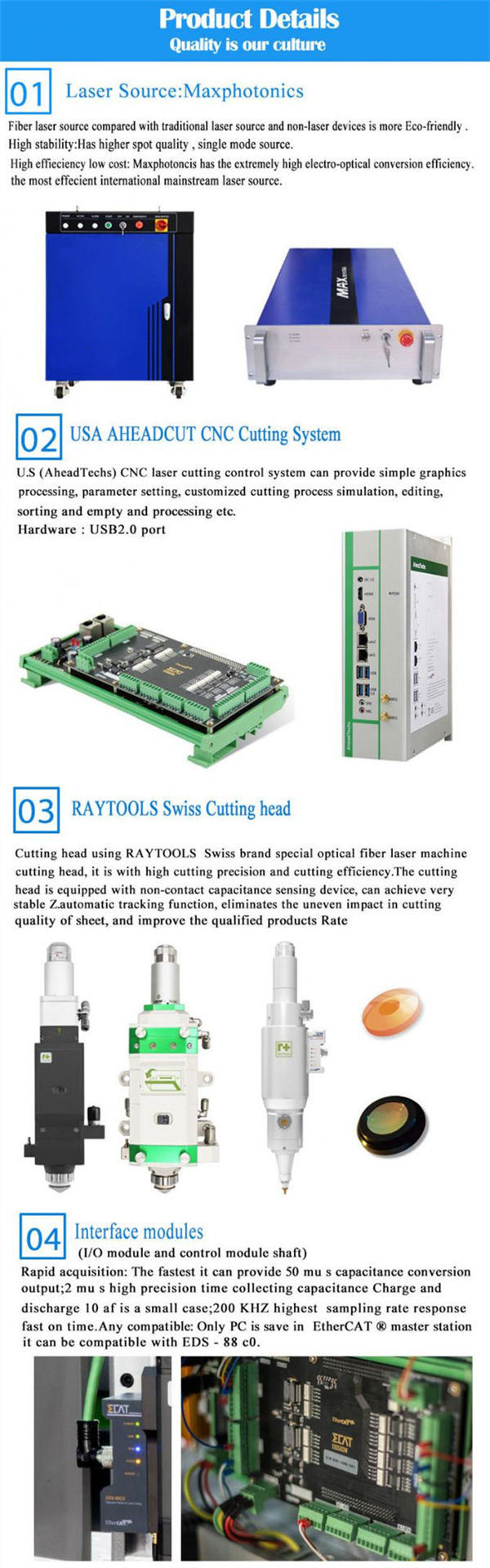

ファイバーレーザーカッターの構成

	説明	数量	元の	ブランド
1	ファイバーレーザー光源（500W / 800W）	1セット	中国	マックス
2	レーザー切断ヘッド	1個	スイス	RAYTOOLS
3	機械ベッドとアクセサリー	1セット	中国
4	電気制御	1セット		オムロン、シュナイダー
5	ガス回路制御	1セット	日本	SMC
6	正確なラック	各3セット	中国
7	正確なリニアガイドレール	各3セット	台湾	PMI
8	遊星歯車	3セット	中国
9	機械ベッドアクセサリー	1セット	中国
10	デジタルカッティングシステム	1セット	米国	ヘッドカット
11	産業用制御コンピューター	1セット	中国	ヘッドカット
12	通信サーボとドライバー	4セット	中国
13	冷却ユニット	1セット	中国
14	廃棄物リサイクル機器	1セット	中国

機器の作業と環境要件

要件

1

電源：安定化された安定した電源：（推奨）

（1）定格出力電圧：220 v

（2）電圧周波数：50 Hz

（3）2相電圧の安定性+ 5％

（4）出力電圧調整率：<2％

2

補助ガスによる切断：

清潔で乾燥した圧縮空気と高純度酸素（O2）および窒素（N2）、純度99.9％以上

3

切削材料

シート素材は均一で滑らかです;表面をきれいにします

4

圧縮空気供給装置

（1）定格圧力：14 bar

（2）容量：1 m3

理論切削パラメータ

パワー（W）	素材	厚さ（mm）	切断速度（m / min）	ガス
800	ステンレス鋼	1	8-9	N2
		2	5-6	N2
		3	1.8-2	N2
		4	1.2-1.3	N2
800	炭素鋼	1	8-10	O2
		2	4-5	O2
		3	2.8-3	O2
		4	1.4-1.8	O2
		5	1.2-1.5	O2
		6	0.9-1.1	O2
		8	0.6-0.7	O2

パワー（W）	素材	厚さ（mm）	切断速度（m / min）	ガス
500	ステンレス鋼	1	6-8	N2
		2	2-2.2	N2
		3	0.6-0.8	N2
500	炭素鋼	1	7-8	O2
		2	3.5-4	O2
		3	2.8-3.2	O2
		4	1.3-1.5	O2
		5	0.9-1.1	O2
		6	0.6-0.7	O2
