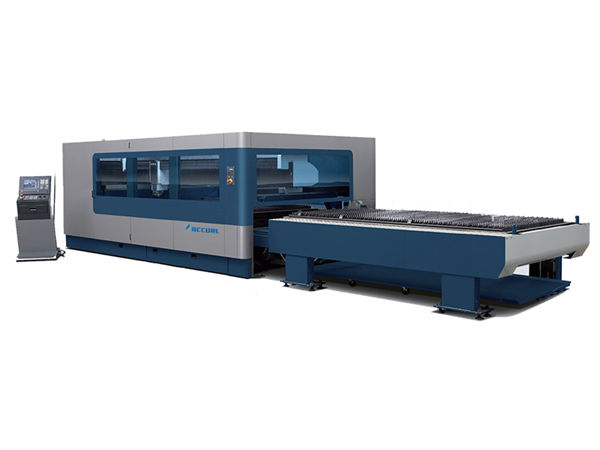

自動バンドルCNCファイバーレーザー切断機

自動バンドルCNCファイバーレーザー切断機

製品詳細


認証:CE、ISO 9000
支払いと配送条件:
最小注文数量:1セット
価格は交渉可能
パッケージの詳細:木製パッケージ
配達時間:15-30営業日
支払条件:T / T、ウェスタンユニオン、MoneyGram
供給能力:1か月あたり1000ユニット

詳細な製品説明


商品名:プレートアンドチューブファイバーレーザー切断機レーザータイプ:ファイバーレーザー
レーザー出力:800w / 1000w / 2000w / 4000w保証:12ヶ月
アフターサービス:海外エンジニアサービス重量:3000キログラム
制御ソフトウェア:シプカットCNCかどうか:はい
該当する素材:金属管と金属板電源:AC380V±5%50 / 60Hz(3相)

製品の説明


自己設計のガントリーCNCマシンと高強度溶接ボディを組み合わせた、最も洗練されたファイバーレーザーN-light / IPGを採用しています。大型CNCフライス盤による高温アニーリングと精密加工の後、インポートされた高精度と高速、リニアガイドドライブ、高速サーボモーターにより、優れた剛性と安定性を実現します。アルミニウムビーム、高度な熱処理プロセス、高強度、軽量、良好な剛性。主に20mm以下の金属を高速かつ高精度に切断するためのものです。ファイバーレーザーには、高ビーム品質、高輝度、高変換率、メンテナンスフリー、低コストおよび小型の安定した信頼性の高い動作などの一連の利点があります。エアアシスト切断は、レーザー切断の最も高度なレベルです。 、ステンレス鋼、炭素鋼、合金、真鍮、銅、チタン、その他の金属材料の精密切断に特に適しています。金属製品、自転車、金属家具、フィットネス機器、スポーツ機器、農場機械、陳列棚、防火で広く使用されています。

機械の特徴


1.二重電動チャックと二重サーボモーターの設計は、円形、正方形、長方形の管、楕円形の管、Iビームなどとして切断管に適用します。
2.切断中の回転安定性を確保するための空気圧式転輪の設計。
3.最高の切断効果をもたらす高性能レーザー光源と安定したオペレーティングシステム。
4.機械は完璧な冷却システム、潤滑システム、除塵システムを所有しており、安定、効率的、耐久性のある動作を保証します。
5.機械は、優れた安定した切断品質でさまざまな金属の切断に使用できます。
6.専用のCAD / CAM自動プログラミングソフトウェアと自動ネスティングソフトウェアを使用すると、原材料を最大限に節約できます。
7.イーサネットインターフェースを介したCNCシステムへのアクセスにより、レーザー切断プロセス中の通信とリモートモニタリングが可能になります。

技術的パラメータ


ファイバーレーザーパワー:800W、1000W、1500W、2000W、3000W 4000W(オプション)
働くサイズ:3000 * 1500mm
XおよびY位置決め精度:+ -0.05mm
伝送モード:二重駆動ラックファイバーレーザー切断機とドイツアトランタ高精度ギアとラックをインポートします。

レーザー出力800W 1000W 2000W 3000W
レーザー光源IPG / N-LIGHT Maxphotonicsファイバーレーザー共振器
パイプ/チューブ処理(Φx L)Φ= 20-300mm、L = 6m、8m、12m(オプションではΦ= 20-300mm、オプションではL> 6m)
パイプ/チューブカテゴリラウンド、スクエア、長方形、オーバル、ウエストラウンドなど
回転速度120回転/分
CNC制御Cypcut /ドイツPA HI8000
レーザーヘッドスイスRaytools
電源AC380V±5%50 / 60Hz(3相)
総電力22KW
位置精度±0.03mm / m
繰り返し位置精度±0.02mm
最高位置速度70m /分
加速度1g
描画プログラミングモードSolidworks、Pro / e、UGなどを直接インポート
機械重量6.5-7.5T

ファイバーレーザー切断機の利点


1.優れたパス品質:レーザードットが小さく、作業効率が高く、高品質。
2.高い切断速度:切断速度は同じ力の二酸化炭素レーザーの打抜き機より2-3回です。
3.安定した実行:トップワールドインポートファイバーレーザー、安定したパフォーマンスを採用、主要部品は100,000時間に達することができます。
4.光電変換の高効率:CO2レーザー切断機と比較して、ファイバーレーザー切断機には3倍の光電変換効率があります。
5.低コスト:エネルギーを節約し、環境を保護します。光電変換率は最大25〜30%です。低消費電力、従来のCO2レーザー切断機の約20%-30%のみです。
6.低い維持:繊維ライン伝達はレンズを反映する必要性、維持費を救います;
7.簡単な操作:光ファイバ伝送、光路の調整なし。

機械の詳細


パイプ自動バンドルローダー機能
1.労力とロード時間を節約し、大量生産の目的を達成するオプションの自動バンドルローダー
2.丸パイプ、角パイプ、その他のパイプは、人間の介入なしで完全に自動化されたローディングが可能です。
3.他の形状のパイプは、半自動で人工的に供給することができます。
4.Max Loading Bundle 800 * 800mm
5.最大積載バンドル重量2500kg
6.取り外しが簡単なテープサポートフレーム
7.自動的に持ち上がるチューブの束
8.自動分離と自動アライメント
9.ロボットアームの正確な詰め込みと給餌

自動収集装置:
1.自動昇降サポート、バスケットとスクラップをバスケットに受け取ります
2.視覚スケールのサポートは、パイプの直径に応じてサポートの直径をすばやく調整できます。
3.視覚スケールの調節可能なサポート持ち上がる装置は供給時間を節約し、同心性を保障し、管の振動を防ぎます

リフト調整可能なサポートシステム:
同心性のパイプと爪を迅速かつ正確に見つけるための調整可能なサポートシステムによる、異なる直径のパイプの切断、迅速な給餌、ケア給餌の目的を達成し、セットアップ時間のカットアウトを節約します。チャックサポートを支援し、スイングパイプを減らします。

統合ベッド:
1.プレート全体の溶接ベッド、全長8メートル。
2.統合ベッドは、機器の同心性、垂直、高精度の設置を迅速かつ効率的に行うことができます。
3.構造全体がコンパクトな精度です。

3Dユーザーインターフェイス:
1.直感的なインターフェース、Solidworks、Pro / e、UGソフトウェアとの互換性が向上し、便利で操作が簡単です。
2.従来のCNC操作ソフトウェアコードプログラミングスタイルの複雑な操作方法からの根本的な逸脱。
3.オペレーターの要件を減らします。

オンライン診断機能:
CypTubeは、サーボフィードバック機能を備えたカッティングヘッド、レーザー、その他のコンポーネントを受け取り、故障点デバイスをオンラインで診断できます。

製品アプリケーション:
適用:それは管、squreの管、およびさまざまな特別な形の管の切断を切ることができます。
チューブの直径:20-200mm
切断長:6m / 4mなど
500Wファイバーソースによる切断厚さ:3mmステンレス鋼、6mm炭素鋼、2mm銅、2mmアルミニウムなど、2.5mm亜鉛メッキ板など
