製品詳細
詳細な製品説明
商品名: | プレートアンドチューブファイバーレーザー切断機 | レーザータイプ: | ファイバーレーザー |
---|---|---|---|
レーザー出力: | 800W | 応用: | チューブ切断 |
切断厚さ: | 0-25mm | 切断領域: | 1500 * 3000mm |
切断速度: | 調整可能 | 冷却モード: | 水冷 |
CNCかどうか: | はい | Z軸のパス: | 100mm |
繰り返し位置精度: | 0.05 | 周波数: | 50 / 60Hz |
ワーキングテーブル: | 固定作業台 | レーザーヘッド: | Precitec /レーザーメカ |

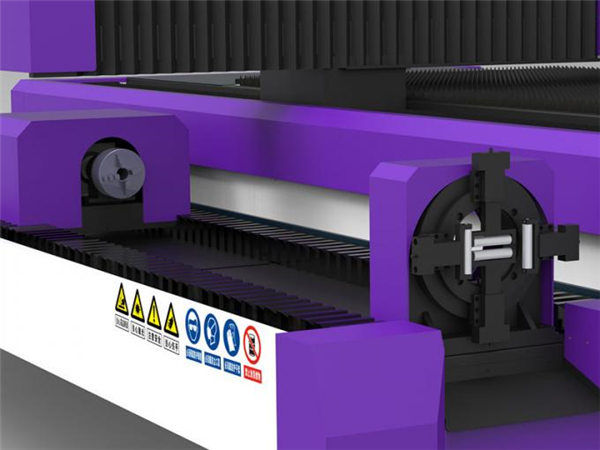

1台の機械、デュアルユース、金属管と金属板を1回で切断可能
消費者のますます複雑なニーズを満たすために、Rise Laserは市場の需要をターゲットにしています。独自に開発されたRL3015シートおよびパイプ統合型レーザーファイバー切断機、1台の機械の二重の目的、この機械は二重切断のニーズを一度に解決します。
1. 300w、500w、800w、1000w、2000w 3000w Maxphotonics光ファイバーレーザー
2.繊維切断アルミニウム、炭素鋼、鉄、ステンレス鋼、銀、ハードウェア、板金加工、金属管パイプ材料など。
3.中国トップメーカー、最高の価格と品質、CE&FDA&ISO証明書付き
4.ファイバー切断厚1mm、1.5mm、2mm、3mm、5mm、6mm、最大20mm
5. RL3015管の管繊維レーザーの打抜き機、1500 * 3000mm
6. 1000Wステンレス鋼の銀の金属の管の管CNC繊維レーザーの打抜き機のための価格
名 | 金属管および版のための繊維レーザーの管の打抜き機800W Hiph Precisonの切断 |
モデル | CF1530C |
作業領域 | 1500 * 3000mm |
レーザー出力 | 500w、800w、1000w、1500w、2000w、2500w、3000w |
レーザータイプ | ファイバーレーザー |
冷却方法 | 水冷 |
最小線幅 | 0.1mm |
切断速度 | 0-35m /分 |
最大移動速度 | 90m /分 |
位置決め精度 | ≤0.03mm |
繰り返し精度 | ≤0.02mm |
最大加速度 | 1.5G |
制御ソフトウェア | サイプカット |
サポートされている形式 | PLT、DXF、AI、Gコードなど |
ソフトウェア環境 | Windows XP / 7/8/10 |
互換性のあるソフトウェア | Coreldraw、Autocad |
駆動システム | ギアとラックを備えた高精度サーボモーター |
補助アクセサリー | 排気ファン、ヒュームチューブ、水チラー、ツールボックス |
作業台 | ギザギザの刃の作業台(Sawteeth) |
該当する材料 | 炭素鋼、ステンレス鋼、真鍮、銅、アルミニウムなど |
電源 | 220v / 380v / 440v、50hz / 60hz |
作業環境温度 | 0-45℃、湿度5-95%(凝縮水なし) |
連続稼働時間 | 毎日24時間 |
寸法 | 8150 * 2825 * 2125mm |
重量 | 7トン |
技術的パラメータ
切断エリア | 3000mm / 6000mm |
レーザー出力 | 500 800W– 3KWファイバー |
ソフトウェアインターフェース | PCコントロールタワー付き |
材料能力 | 金属といくつかの暗いアクリル |
モーターの種類 | ボールねじ駆動のサーボモーター |
レーザー/ PC接続 | USB接続 |
電源 | 380V三相 |
保証 | 2年間(部品とレーザー出力を含む) |
クラス | クラス4レーザー |
パイプとチューブの直径 | Φ20-Φ200mm |
パイプとチューブの長さ | 6000mm |
X軸のルート | 300mm |
Y軸のルート | 6500mm |
W軸の回転角度 | n * 360°制限なし |
X / Y軸の再配置精度 | ±0.02mm |
W軸の最大回転速度 | 80RPM |
X軸の最大移動速度 | 50m /分 |
X軸の最大加速速度 | 1.2G |
Y軸の最大加速速度 | 0.6G |
チャック形式 | ダブル空気圧チャック |
最大荷重 | 400kg |
サイズ | 10000 * 1800 * 2300mm |
機械全体の重量 | 5000kg |
モーター構成 | X:850W / Y:3000W / W:3000W |
ファイバーレーザーチューブ切断機の利点
1.回転式装置の電気モーターは自由に速度を調節します、容易な仕事、低い騒々しい、高い回転速度、高精度。
2.交差する線を切断できます。管状構造に最適です。
3.インポートされたサーボシステムで完全に動作する高精度伝達装置、したがって、確実に切断精度と効率を確認できます。
4.優れたパス品質:レーザードットが小さく、作業効率が高く、高品質。
5.高い切断速度:切断速度は同じ力の二酸化炭素レーザーの打抜き機の2-3倍です。
6.安定した実行:トップワールドインポートファイバーレーザー、安定したパフォーマンスを採用、主要部品は100,000時間に達することができます。
7.光電変換の高効率:CO2レーザー切断機と比較して、ファイバーレーザー切断機には3倍の光電変換効率があります。
8.低コスト:エネルギーを節約し、環境を保護します。光電変換率は最大25〜30%です。低消費電力、従来のCO2レーザー切断機の約20%-30%のみです。
9.低い維持:繊維ライン伝達はレンズを反映する必要性、維持費を節約しません;
10.簡単な操作:ファイバーライン伝送、光路調整なし。
応用
1.より効率的な材料利用のためにバリなしで切断されたエッジをきれいにします
二次操作の削減。
2.さまざまな材料の厚さおよび組み合わせを1回の操作で切断
3.非接触材料加工による材料の変形なし
4.高度に制御可能で、再現性があり、正確な処理。
シートとパイプの統合設計以来、RL3015の産業適応性は大幅に向上しました。主に機械加工、自動車製造、機械キャビネットなどの主に機械加工など、石油とパイプ材料、フィットネス機器などのパイプ材料が含まれます。
